日本モレックス、 コストパフォーマンスに優れコンパクトで組み立てが容易な 非防水の車載用電子機器向け「NSCC非防水コネクターシステム」を発表

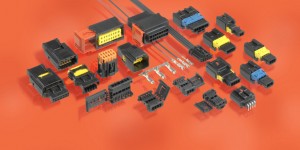

NSCC非防水コネクターシステム

NSCC非防水コネクターシステム

2013年2月1日 – 世界トップクラスのコネクターメーカーである米モレックス社の日本法人・日本モレックス株式会社(本社:神奈川県大和市、社長:廣川克巳)は、仏FCI社のSICMA端子システムを使用する非防水の車載用電子機器向け「NSCC非防水コネクターシステム」を発表した。

「NSCC非防水コネクターシステム」は、極数の少ないアプリケーションに適したコストパフォーマンスに優れるソリューションで、統合ヒンジ式TPAを備えた頑丈なワンピース設計により、ハーネス・メーカーでの迅速かつ簡単な組み立てが可能である。パワー端子は1.50mmまたは2.80mmタブサイズの端子を使用し、メス端子はモレックス独自の頑丈かつシンプルなボディを特徴とするほか、スムーズな端子挿入が可能でグロメットシールとの併用に最適である。

またエアバッグなどの安全用途に適した5極ショーティングバーコネクターには、ストレインリリーフ機能が搭載されたロングボディバージョンと、限られたスペースでの嵌合が容易なショートボディバージョンの2種が用意されている。

NSCC非防水コネクターシステムの主な特徴

  • 高伝導合金を用いた1.50mmと2.80mmタブサイズのメス端子は、各種の電力要件を満たし優れた電気的性能および応力緩和性能を実現
  • 嵌合時のクリック音によって、コネクターの固定と相手部品とのロックを確実にする「Go/No-go」ロックシステムを採用
  • 機械的キーと関連付けられた色コードによって誤嵌合を防止

本コネクターは自動車や農業機械を含む商用車などの輸送機器に最適で、ダッシュボード回りやステアリングモジュール、エアコン、スイッチングといった電線対基板用途に加え、電子機器や電気モジュールなどの電線対電線用途に使用される。また、低電圧換気装置などの産業用途にも適している。

本コネクターはFCI社のオスSICMA端子を使用する必要があるが、モレックスではオスSICMA端子は生産していない。

詳しい情報は、弊社ウエブサイト http://www.japanese.molex.com/link/nscc.html をご覧下さい。
